村田電感通過材料創新、工藝突破、結構優化及設計封裝四大技術路徑，成功實現了小型化與高性能化的協同發展，具體分析如下：

一、材料創新：高性能磁芯與導體材料

納米晶磁芯與薄膜材料

村田在01005尺寸(0.4mm×0.2mm)電感中采用納米晶磁芯，結合薄膜技術，顯著提升了高頻性能。納米晶材料具有高磁導率和低損耗特性，可在高頻下保持高Q值(品質因數)，同時薄膜工藝實現了線圈的微細加工，進一步縮小了電感體積。

低溫共燒陶瓷（LTCC）與金屬合金

在電源電路中，村田通過LTCC技術將陶瓷材料與線圈導體層壓成一體，實現小型化與低成本化。此外，金屬合金材料的應用降低了直流電阻(DCR)，提升了電感在大電流下的穩定性，例如LQH系列繞線型電感在鐵氧體磁芯上涂敷樹脂涂層，既增強了產品強度，又優化了直流疊加特性。

二、工藝突破：微細加工與多層技術

光刻工藝與感光法電極

村田L(fēng)QP系列薄膜電感采用光刻工藝，通過感光法形成電極，實現了線圈模型的微細加工。這種工藝在0603(1.6mm×0.8mm)甚至0402(1.0mm×0.5mm)尺寸下，仍能保持高Q值和低L值偏差，滿足高頻電路對信號純凈度的要求。

多層積層結構

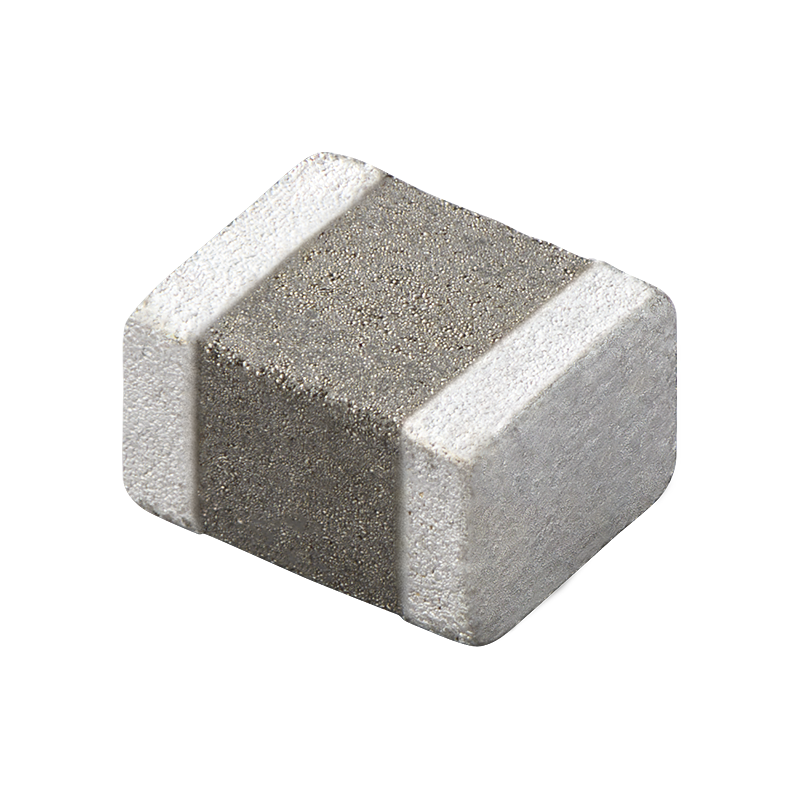

疊層型電感(如LQG系列)將陶瓷材料與線圈導體交替層壓，形成單片結構。相比繞線型，疊層電感在體積上縮小約30%，同時通過優化層間絕緣材料，降低了高頻損耗，適用于RF匹配電路和扼流電路。

三、結構優化：繞線與外部結構創新

扁平化繞線設計

繞線型電感(如LQW系列)通過扁平化線圈結構，在有限空間內增加了繞線匝數，提升了電感值。

磁屏蔽與樹脂封裝

為提升可靠性，村田在繞線電感中采用磁屏蔽結構(如金屬外殼覆蓋)，減少外部磁場干擾;同時，樹脂封裝工藝增強了產品的抗振動和耐濕性，延長了使用壽命。

四、設計封裝：小型化與集成化

超微型封裝尺寸

村田持續突破封裝極限，推出01005(0.4mm×0.2mm)和016008(0.16mm×0.08mm)尺寸電感，安裝面積較傳統0201尺寸縮小60%-75%。這些電感已應用于智能手表、無線耳機等可穿戴設備，為電池和傳感器騰出更多空間。

集成化解決方案

村田的集成封裝技術將電容、電感等元件嵌入電路板，降低電源分配網絡(PDN)阻抗，提升供電效率。

五、性能驗證：高頻與寬溫穩定性

高頻特性

村田電感在GHz頻段下仍能保持低損耗，例如Bias-T電感方案在高速光模塊中提供寬帶插損性能，支持100Gbps以上數據傳輸。

寬溫適應性

通過嚴格環境測試，村田電感可在-55℃至155℃范圍內穩定工作，適用于汽車電子和戶外監測設備。
